INSTALACION, MONTAJE, Y CONFIGURACION DE CAMARAS DE SEGURIDAD EN ZONA PORTUARIA. MONITOREO Y BACKUP FÍSICO DE OPERACIONES.

El siguiente proyecto tiene como objetivo principal la cobertura de las áreas operacionales estratégicas del Puerto de Concepcion del Uruguay.

La configuracion actual y la distribucion de equipos nos brinda la posibilidad de poder ampliar a futuro sin problemas las coberturas mas abajo nombradas.

DISTRIBUCION DE EQUIPOS, DISTANCIAS Y DETALLES

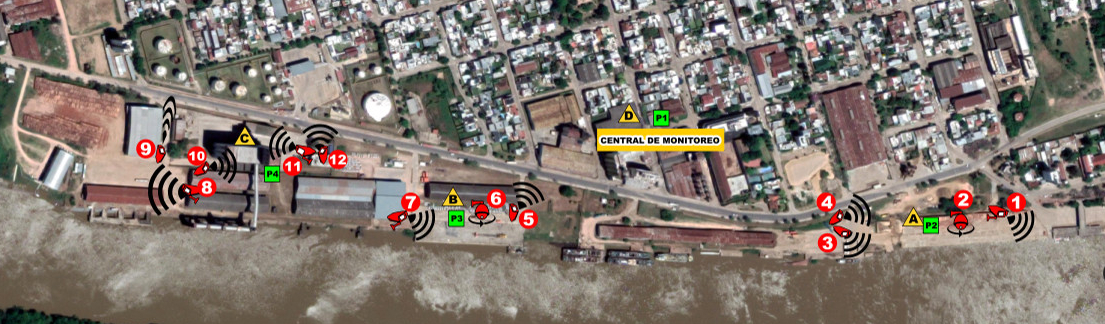

En las siguientes imagenes, mostraremos la ubicacion de cada uno de los equipos que serán instalados, tanto cámaras de seguridad, como equipos de grabacion (dvr) y antenas de enlaces inalámbricos de larga distancia y la vinculacion con el centro de monitoreo

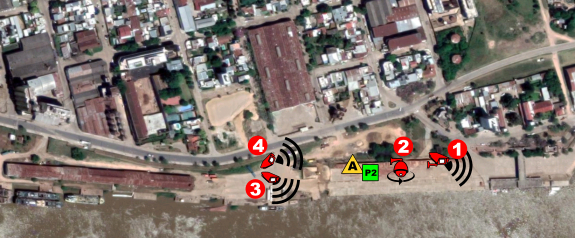

SECTOR 1

Que encontramos aqui?

Deslice el cursor del mouse hacia los diferentes puntos para ver caracteristicas y proposito de cada elemento.

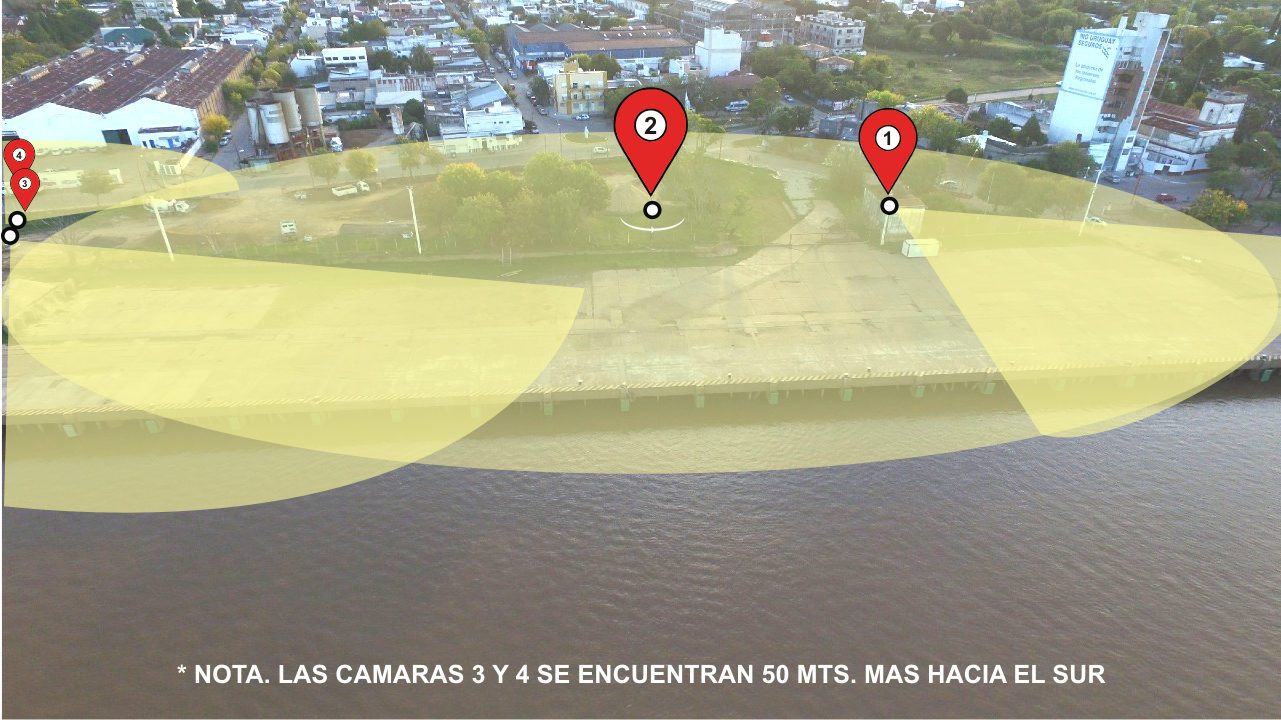

  • Circulos Rojos 1, 3 y 4 - Camaras de Seguridad Varifocales 60 mts Infrarrojas.
  • Circulo Rojo 2 - Domo Ptz Zoom 25X 100mts Infrarrojo.
  • Cuadrado Verde P2 - Antena Direccional para enlaces inalámbricos de larga distancia.
  • Triangulo Amarillo A - Grabadora/decodificdora Analogica CCTV de 16 Canales con resguardo local de filmaciones.

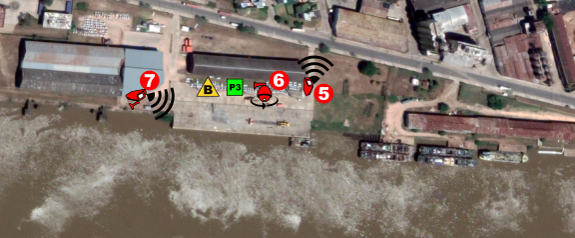

SECTOR 2

Que encontramos aqui?

Explorar los puntos marcados en el mapa para ver caracteristicas y proposito de cada elemento.

  • Circulos Rojos 5 y 7 - Camaras de Seguridad Varifocales 60 mts Infrarrojas.
  • Circulo Rojo 6 - Domo Ptz Zoom 25X 100mts Infrarrojo.
  • Cuadrado Verde P3 - Antena Direccional para enlaces inalámbricos de larga distancia.
  • Triangulo Amarillo B - Grabadora/decodificdora Analogica CCTV de 8 Canales con resguardo local de filmaciones.

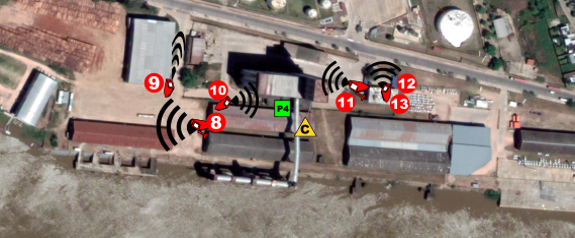

SECTOR 3

Que encontramos aqui?

Explorar los puntos marcados en el mapa para ver caracteristicas y proposito de cada elemento.

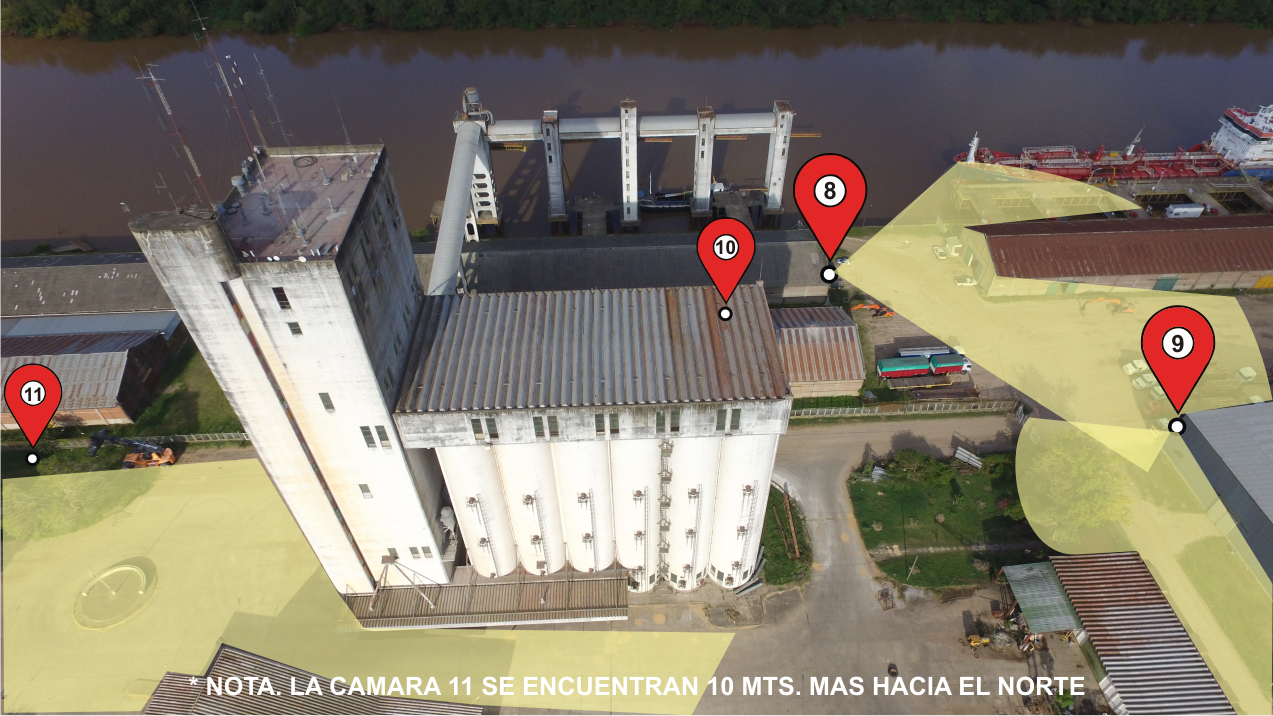

  • Circulos Rojos 8,9,10,11,12 y 13 - Camaras de Seguridad Varifocales 60 mts Infrarrojas.
  • Nota: La camara Nº 13 se encuentra en el interior del edificio.
  • Cuadrado Verde P4 - Panel Sectorial para enlaces inalámbricos de larga distancia.
  • Triangulo Amarillo C - Grabadora/decodificdora Analogica CCTV de 16 Canales con resguardo local de filmaciones

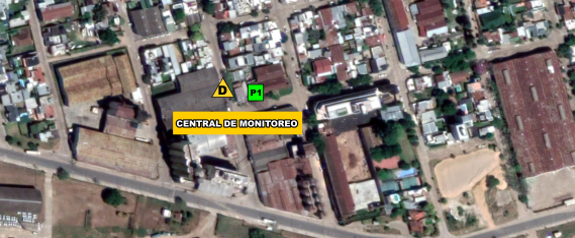

SECTOR 4

Que encontramos aqui?

Explorar los puntos marcados en el mapa para ver caracteristicas y proposito de cada elemento.

  • Cuadrado Verde P1 - Antena Direccional para enlaces inalámbricos de larga distancia.
  • Triangulo Amarillo C - Grabadora IP de 32 Canales para resguardo general de filmaciones
  • Central de Monitoreo - Oficina dedicada especialmente para el monitoreo y mantenimiento de los equipos, como asi tambien los backup de filmaciones correspondientes.

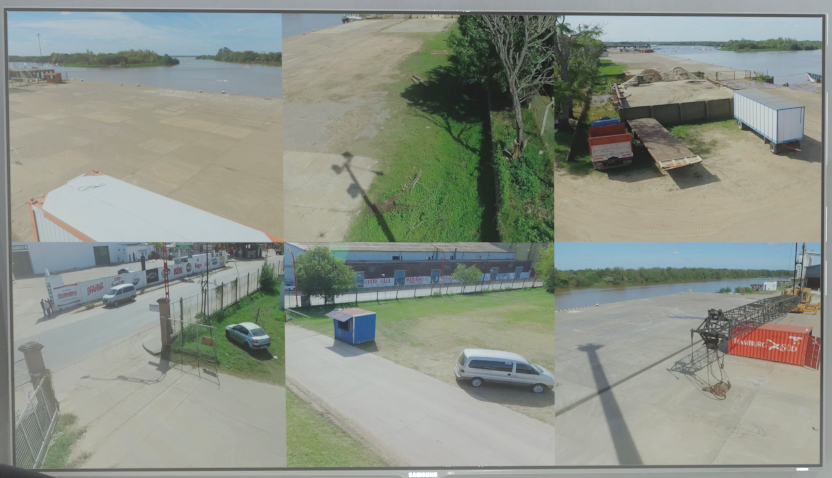

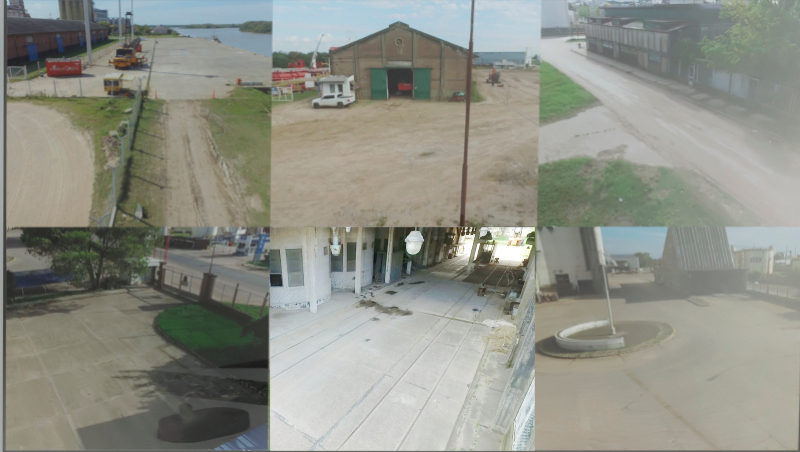

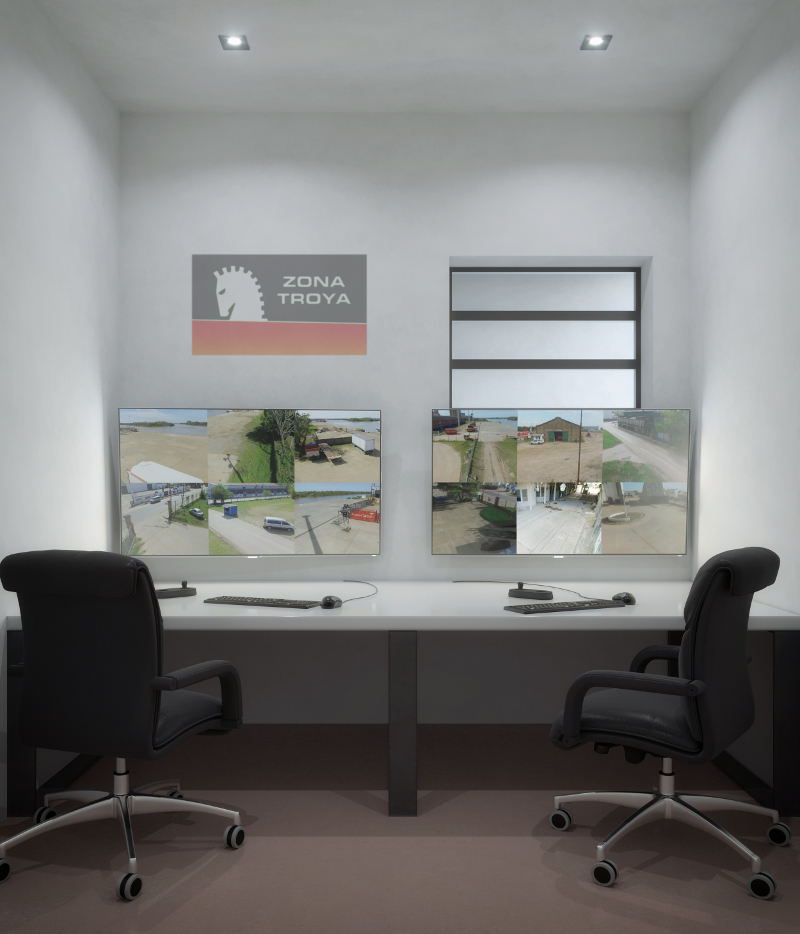

CENTRAL DE MONITOREO

Central de Monitoreo - Oficina dedicada especialmente para el monitoreo y mantenimiento de los equipos, como asi tambien los backup de filmaciones correspondientes.

La Central contará con los siguientes elementos:

  • Enlace directo a nodo principal. (Antenas larga distancia)
  • Servidor de Grabaciones.
  • 2 monitores de 40" cada uno
  • 1 Joystick DAHUA de manejo de domos PTZ

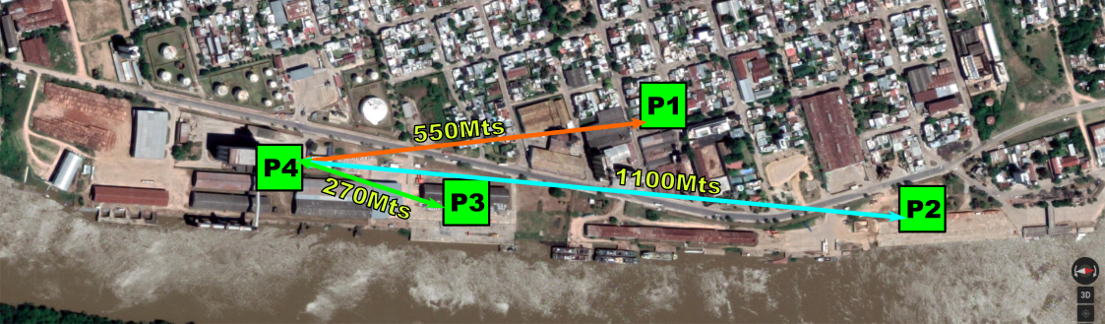

Distancias de enlaces inalámbricos

En la siguiente imagen, mostraremos las distancias marcadas entre cada punto.

Referencias Panorámicas

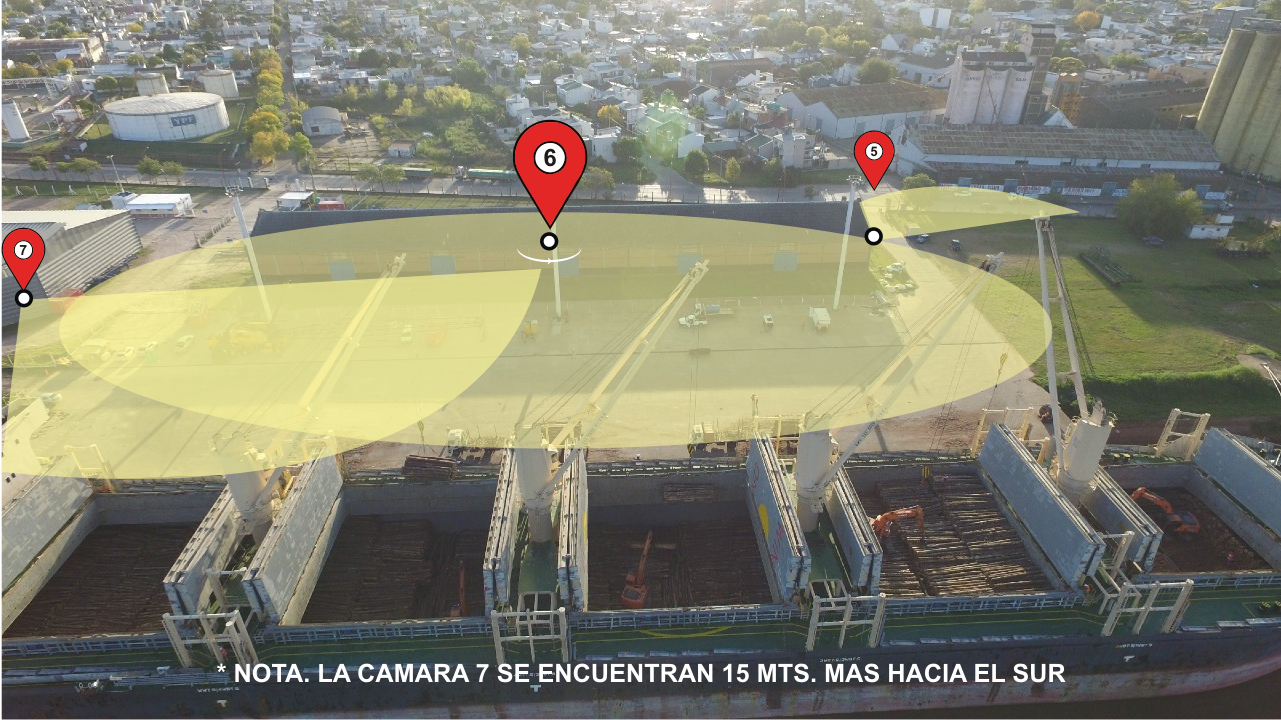

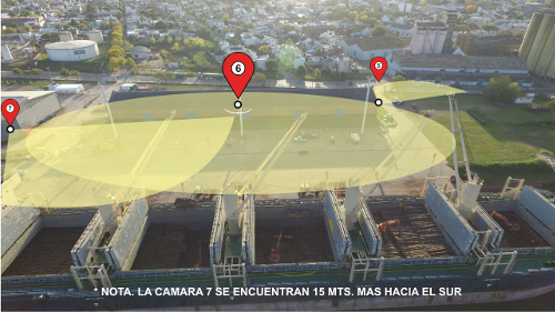

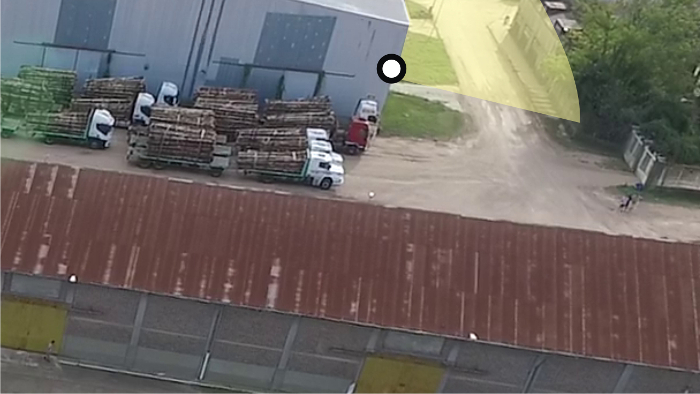

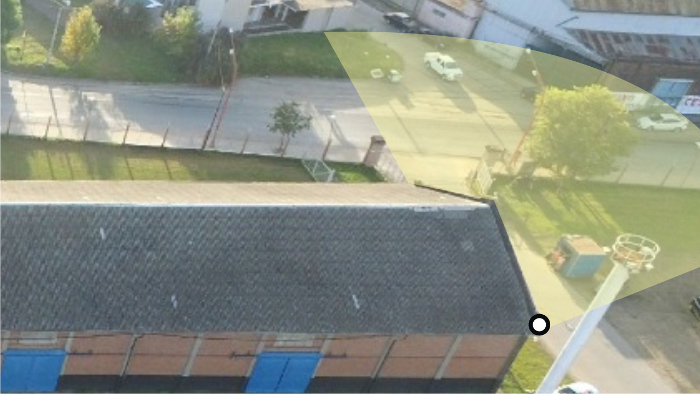

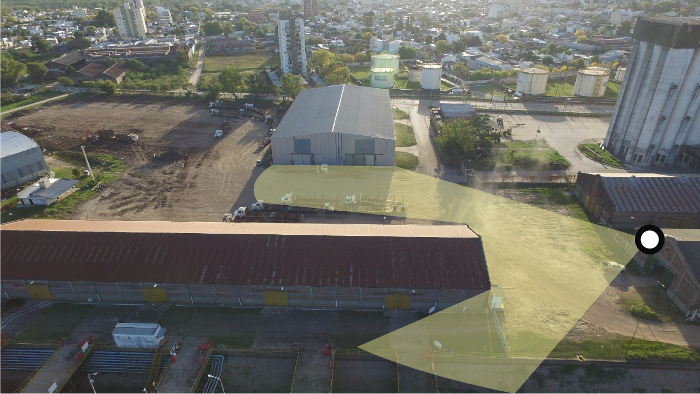

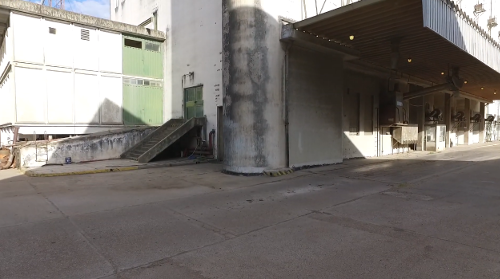

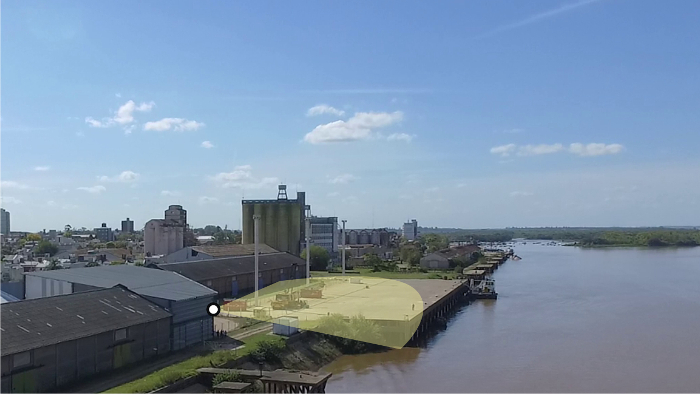

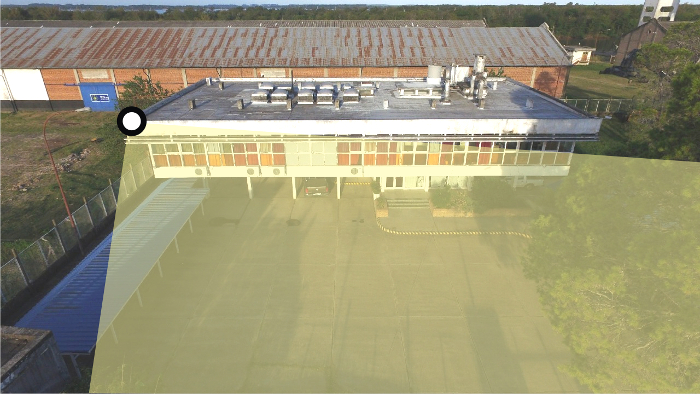

Sabemos que es muy importante, conocer de antemano los sectores cubiertos por las camaras de seguridad, por lo cual, realizamos un montaje en imagenes reales de la cobertura en cada caso.

Puede clickear en cada imagen para ver la simulacion de la filmacion.

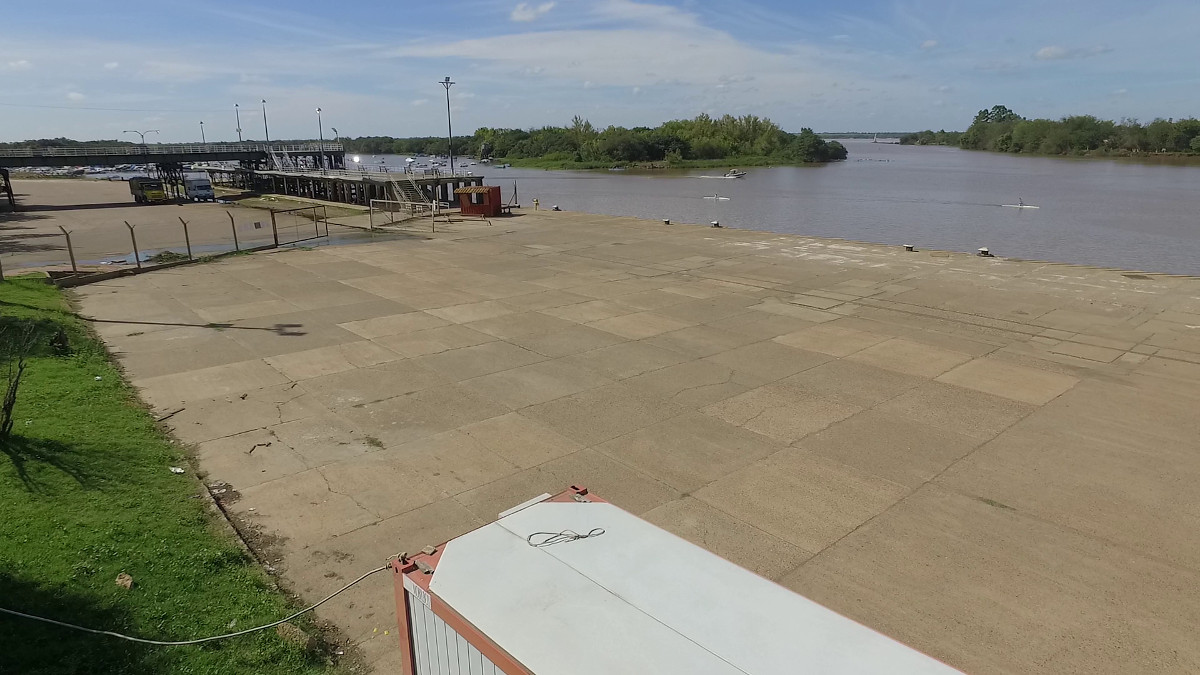

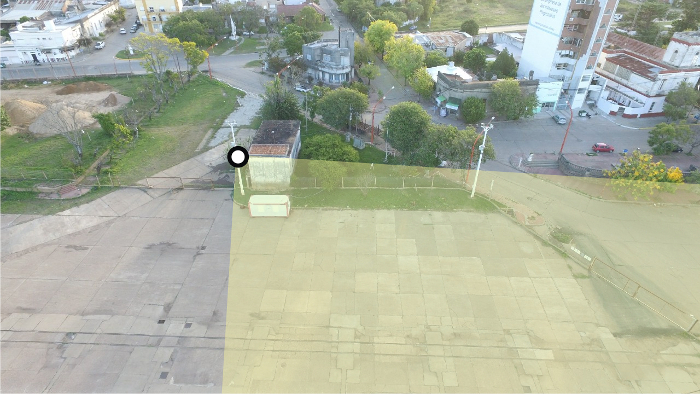

Cámara 1 (Imagen fija)

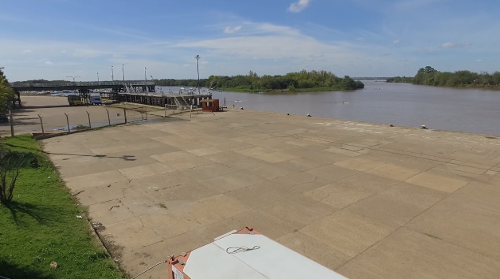

Cámara 2 (Video 360º Domo)

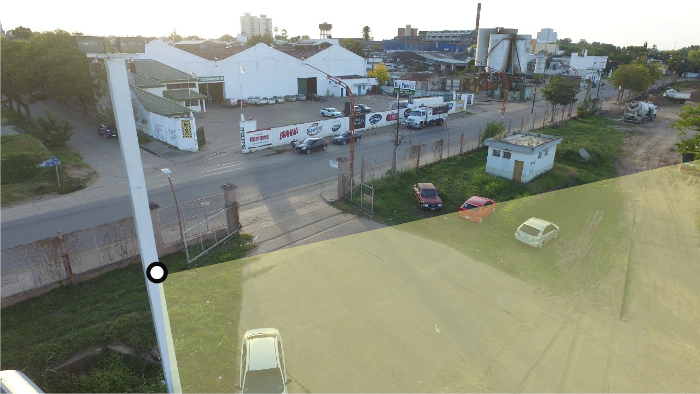

Cámara 3 (Imagen fija)

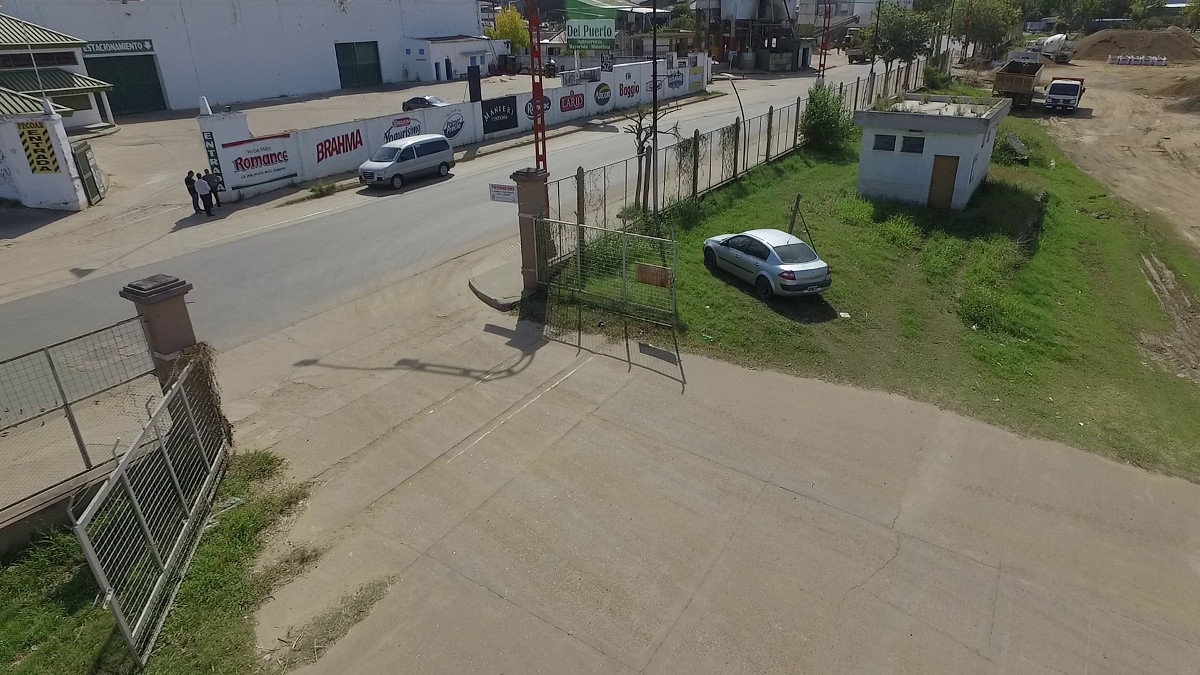

Cámara 4 (Imagen fija)

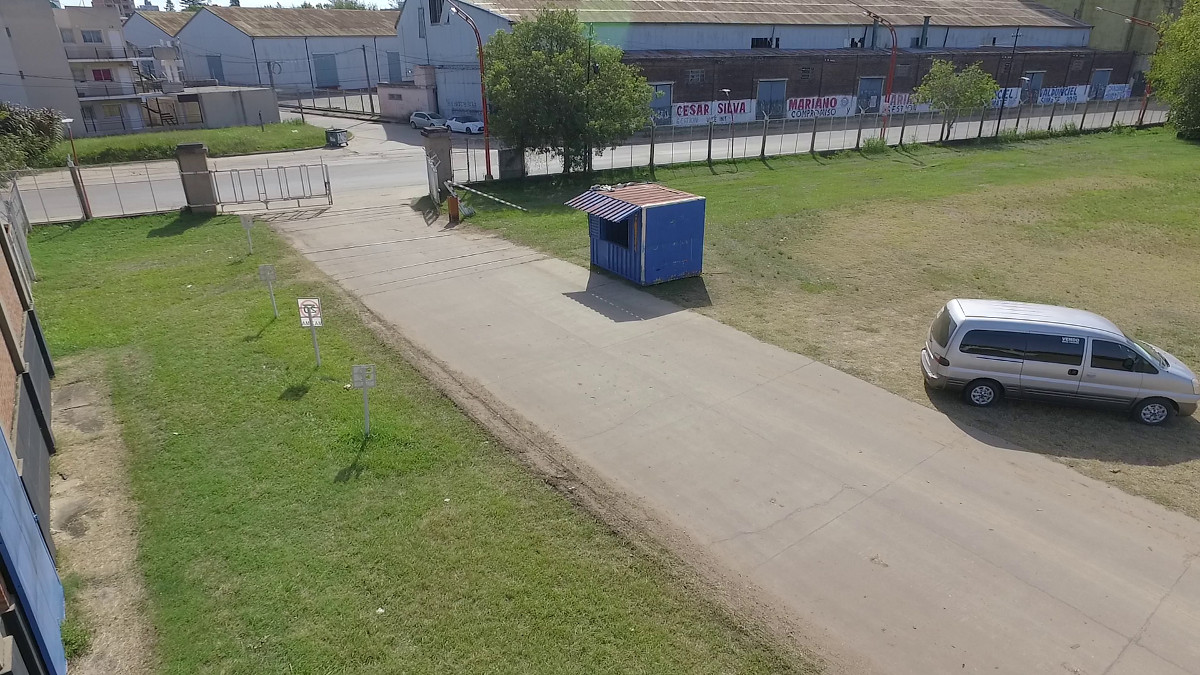

Cámara 5 (Imagen fija)

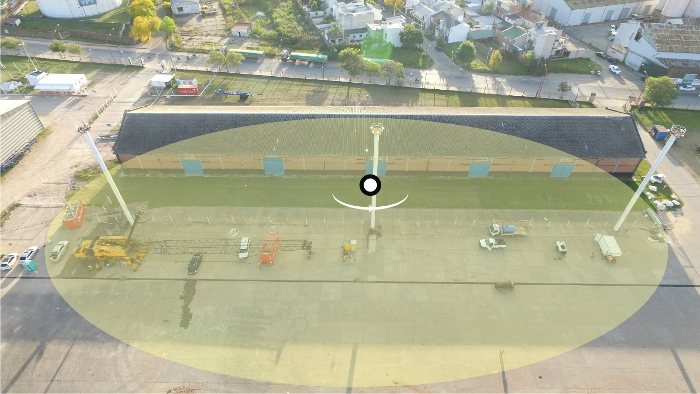

Cámara 6 (Video 360º Domo)

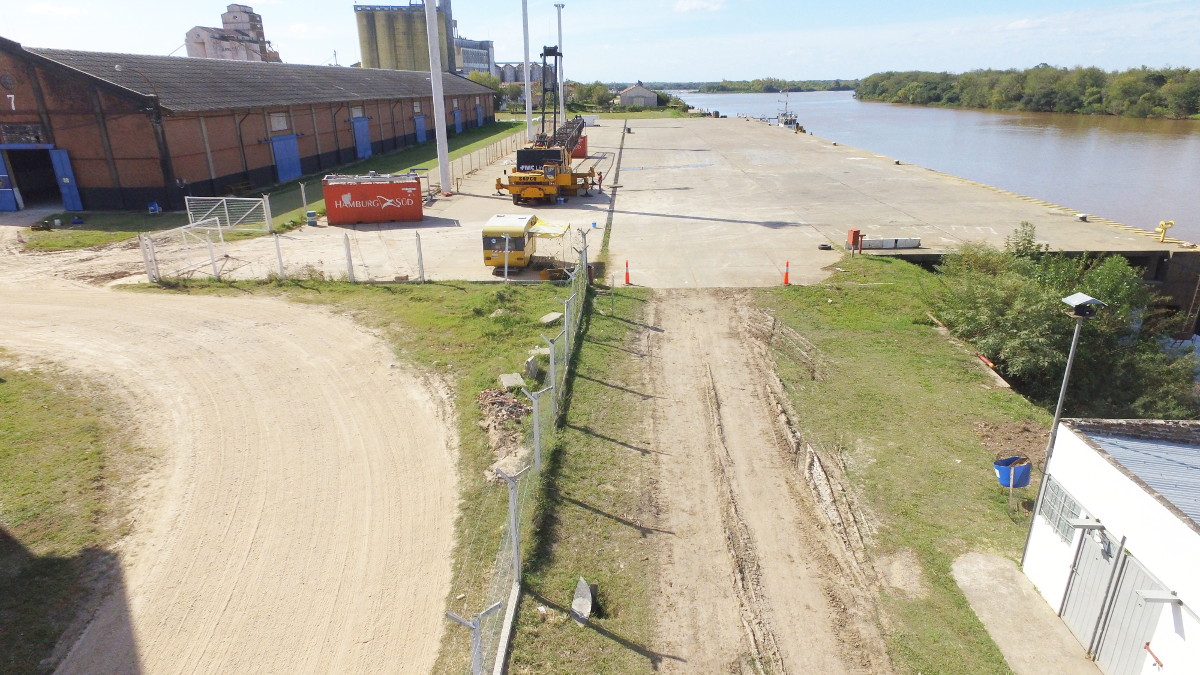

Cámara 7 (Imagen fija)

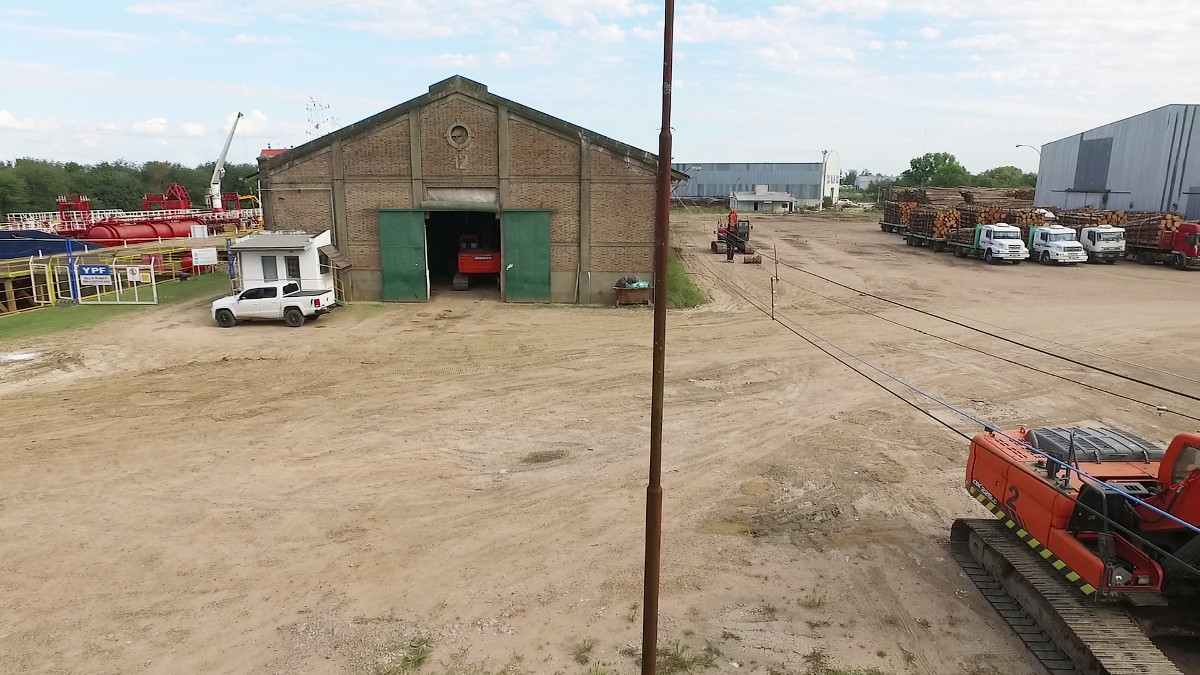

Cámara 8 (Imagen fija)

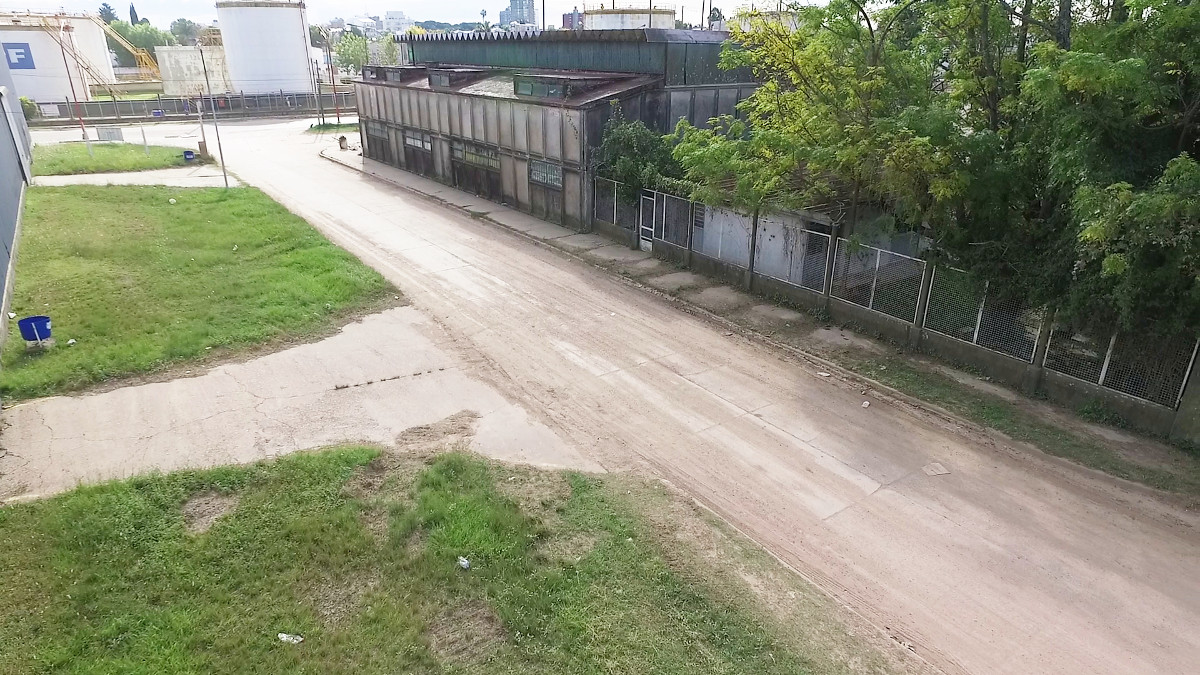

Cámara 9 (Imagen fija)

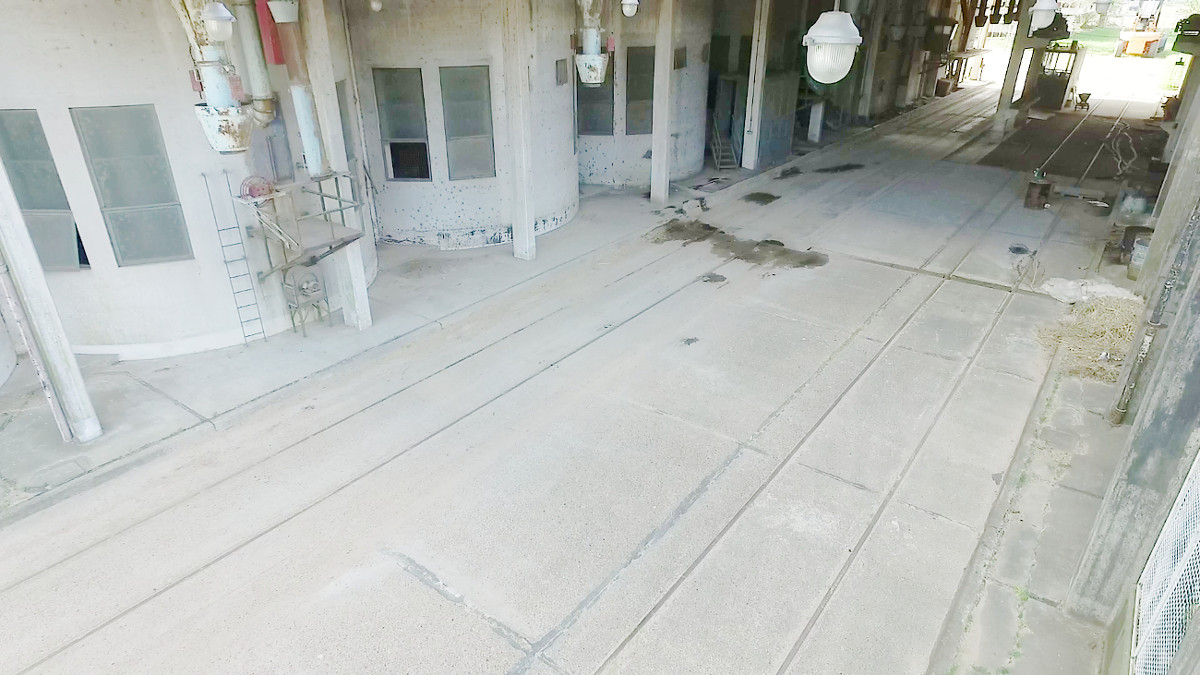

Cámara 10 (Imagen fija)

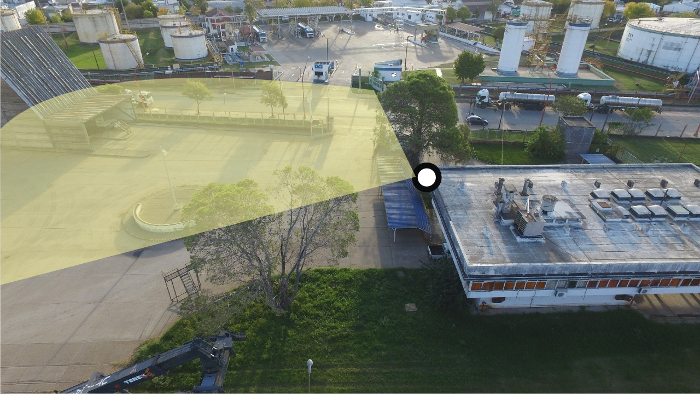

Cámara 11 (Imagen fija)

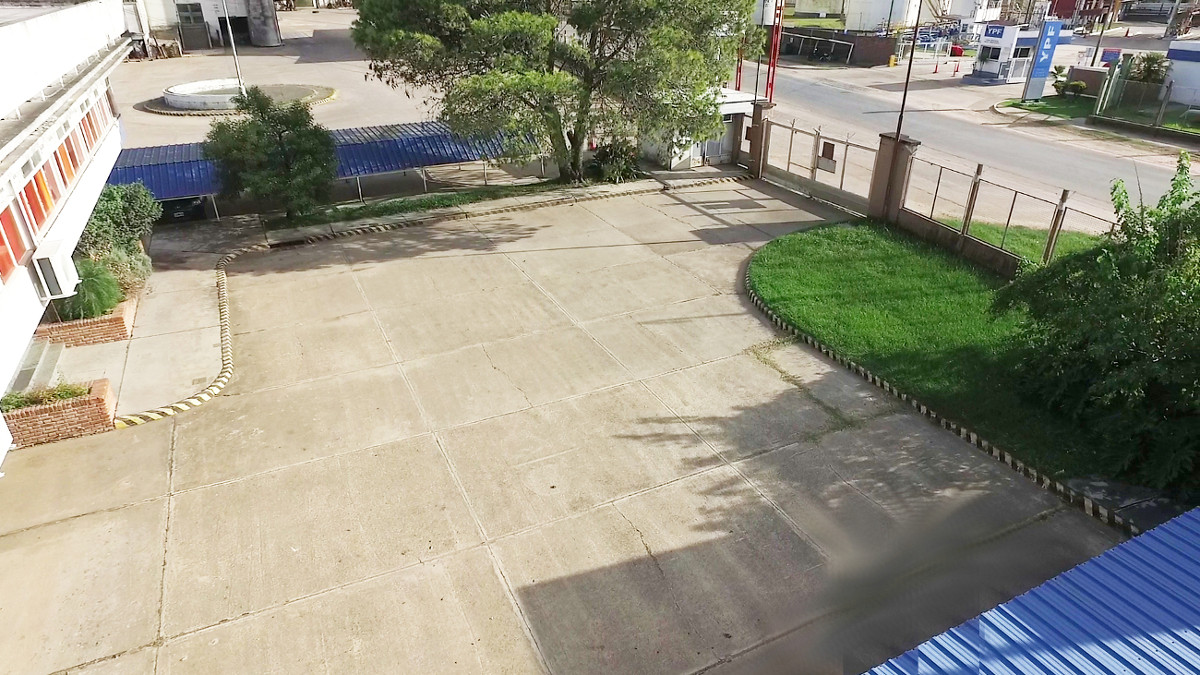

Cámara 12 (Imagen fija)

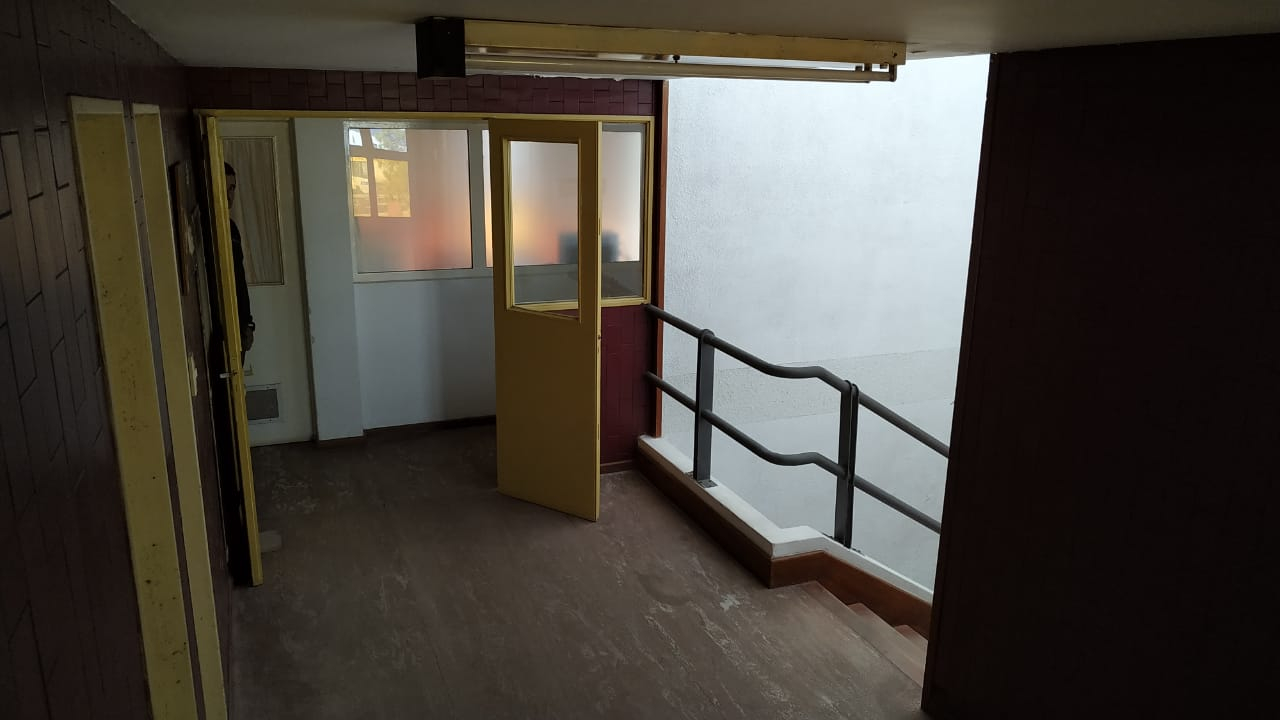

Cámara 13 (Imagen fija)

Muelles 3 Y 4 (Ilustrativa)

Muelles 11,12 y 13 (Ilustrativa)

Muelles Zona Sur (Ilustrativa)

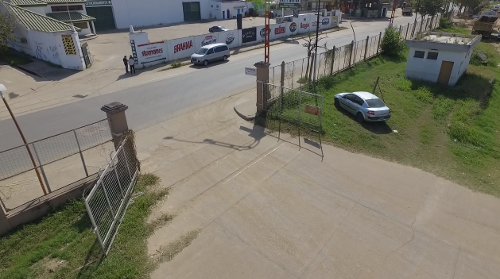

Otros Videos de Interés

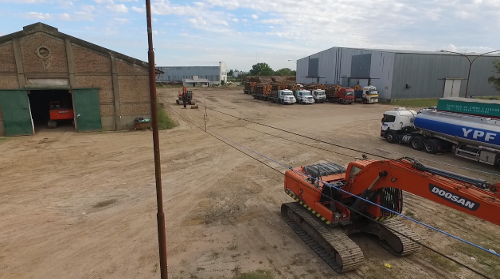

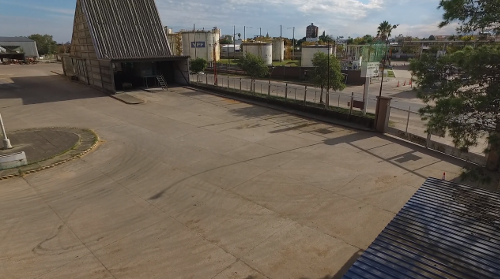

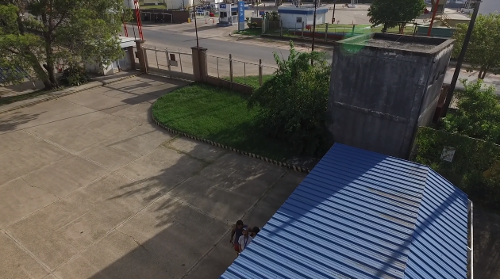

Para la realizacion de este proyecto hemos filmado de forma aerea el area completa de la zona portuaria.

Puede clickear en cada imagen para ver la simulacion de la filmacion.

Diferentes Posiciones Camara 1

Diferentes Posiciones Camara 3

Diferentes Posiciones Camara 4

Diferentes Posiciones Camara 5

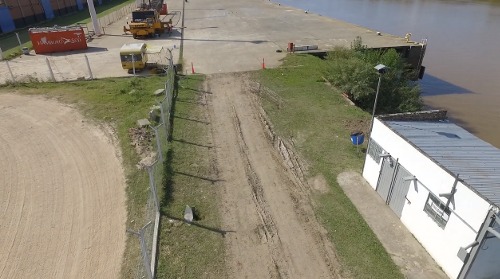

Diferentes Posiciones Camara 7

Diferentes Posiciones Camara 8

Diferentes Posiciones Camara 9

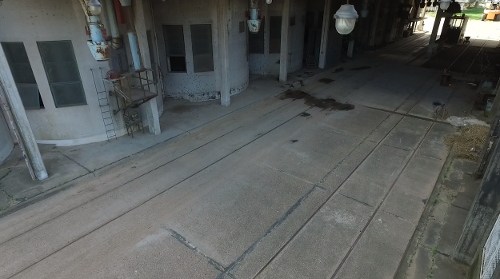

Diferentes Posiciones Camara 10

Diferentes Posiciones Camara 11

Diferentes Posiciones Camara 12

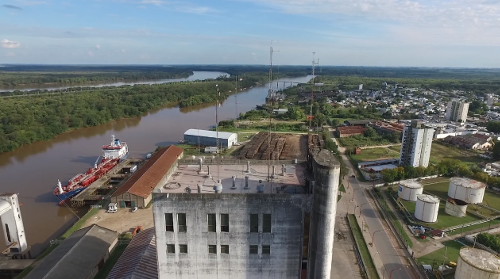

Torre desde Base a Cima

Antenas de Torre (360º)
